Thông số kỹ thuật CYT-133SC
Ethernet:10/100Base-T/Tx1, Tự động xuất MSI/ MDI
Cổng giao tiếp:RS-232/ 485/ 422
RS-232:TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, 1200bps ~ 230,4kbps
RS-485:2 DỮ LIỆU +/-
RS-422:4 R+/R-/T+/T-
CPU:16 Bit, 100MHz
Bộ nhớ:Flash 256K & SDRAM 2M
Watch Dog:Ngăn chặn hệ thống dừng
Cổng I/O:3 DI/ 3 DO
Đèn LED chỉ báo:10: Nguồn / RXD / TXD / ACT / IN1 / IN2 / IN3 / OUT1 / OUT2 / OUT3
Yêu cầu nguồn điện:DC 9V ~ 24V
Tiêu thụ điện năng:500mA (9V)
Chứng nhận EMI/EMC:FCC B, CE B
Nhiệt độ hoạt động:0℃ ~ 65℃
Nhiệt độ bảo quản:-20℃ ~ 85℃
Độ ẩm hoạt động:5% ~ 95% RH
Chống sét lan truyền:Cổng nối tiếp 15 KV ESD
Bảo vệ từ tính:Cổng Ethernet 1,5 KV
Loại đầu nối:DB9 (Đực) / RJ-45 / 2 RS-485 / 4 RS-422
Nút Reset:Có
Trọng lượng:340g
Kích thước:106,5 (Bao gồm vòng đeo tai) x 115 x 28 mm
Thông số kỹ thuật CYT-133SC
Giao diện truyền thông:RS-485
Đầu vào:1. 3 đầu vào kỹ thuật số, 2. Khối đầu cuối để kết nối, 3. Bảo vệ quá tải điện áp: 70V (DC)
Đầu ra:1. 3 đầu ra kỹ thuật số, 2. Khối đầu cuối để kết nối, 3. Rơ le tích hợp (Sản xuất tại Nhật Bản): 30V (DC), 1A
Đèn LED:NGUỒN, HOẠT ĐỘNG, RƠ LE1, RƠ LE2, RƠ LE3, TXD, RXD, IN1, IN2, IN3
Khoảng cách RS-485 tối đa:1000m
TID Thiết lập:Cài đặt công tắc DIP (tối đa 9 bộ)
Công suất định mức:DC 9-24V
Dòng điện định mức:200mA ~ 400mA
Nhiệt độ hoạt động:0℃ ~ 55℃
Nhiệt độ bảo quản:-20℃ ~ 70℃
Độ ẩm lưu trữ:0% ~ 90% RH
Trọng lượng:140g
Kích thước:106 x 100 x 26,5 mm

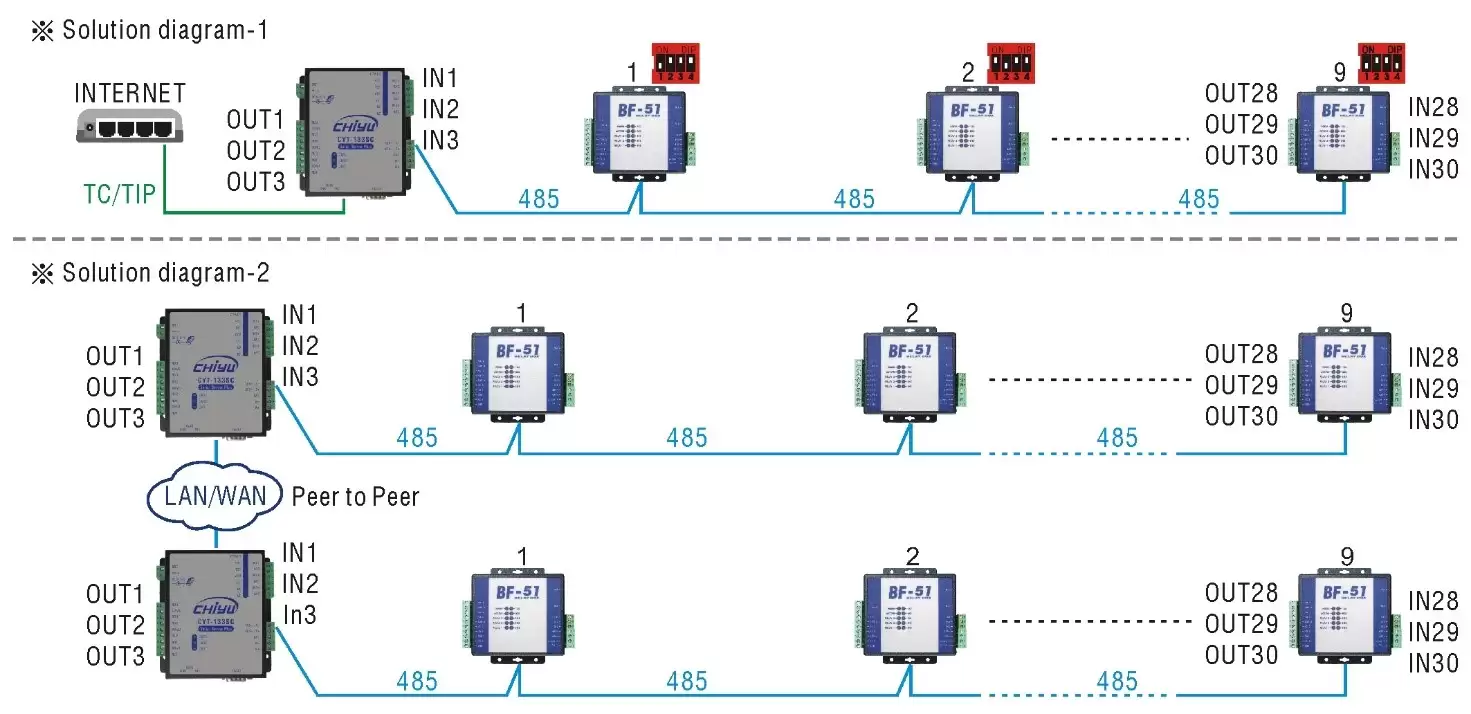

Kết cấu
